3. setelah jendela “Simulink Library Browser”
terbuka
4. Klick file-new-model atau tekan “ctrl+N” pada keyboard sehingga muncul lembar kerja baru

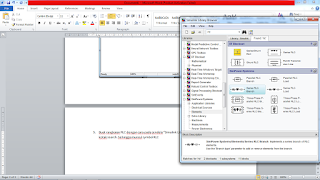

5. Buat rangkaian RLC dengan cara pada jendela
“Simulink Library Browser” ketik “RLC”
pada kotak search. Sehingga muncul symbol RLC
6. Klick dan drag “Series RLC Branch” ke dalam
lembar kerja
7. Karena pada soal menggunakan rangkaian R dan L
saja rubah rangkaian RLC tadi menjadi rangkaian RL dengan cara mengklick 2x
pada “Series RLC Branch” pada kolom ‘Branch type’ rubah menjadi RL lalu klick
OK
8. Copy branch RC dan sambungkan menjadi 4 seri
rangkaian RC
10.
Karena pada soal menggunakan rangkaian R dan C
saja rubah rangkaian RLC tadi menjadi rangkaian RL dengan cara mengklick 2x
pada “Series RLC Branch” pada kolom ‘Branch type’ rubah menjadi RC lalu klick
OK
14. Pada jendela “Simulink Library Browser” ketik “scope” pada kotak search. Klik dan
drag ke lembar kerja dan sambungkan pada rangkaian tersebut.
15. Pada jendela “Simulink Library Browser” ketik “powergui” pada kotak search. Klik dan drag ke lembar kerja .
16. Rubah semua nilai R menjadi 10 ohm. Klick OK
17. Jalankan program dengan cara klick “start
simulation” pada toolbar.
18 . Setelah itu klick 2x pada scope, maka akan kluar
grafik dari rangkaian RLC tersebut.
